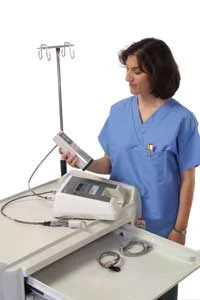

L'Index 2 è uno strumento leggero e portatile che include le curve R dei produttori pre-caricate e la possibilità di definire altre marche per testare pulsossimetri. Tester per pulsossimetro serie Index2 Fluke, preset di movimento, modalità player, trasmissione
Index 2 è uno strumento leggero e portatile che include curve R pre-caricate dei produttori e la possibilità di definire altri “marchi” per testare gli ossimetri di pulso.
I preset di movimento, la modalità player, il controllo del livello di trasmissione (TLC) e i comandi da computer potenziano la capacità di test. Index 2 può anche essere configurato per includere una funzione di simulazione elettrica opzionale con test della sonda. Le simulazioni ottiche ed elettriche consentono ai tecnici di isolare i problemi rapidamente. Il test della sonda identifica le sonde difettose con risultati di test quantitativi.
Caratteristiche
Portatile
Dieci curve R pre-caricate dei produttori
Marchi definibili dall’utente per la maggior parte degli altri produttori
Curve R per ossimetri Masimo, Nonin e Philips Medical Systems (già Agilent / H-P)
Sei spazi di curve R scaricabili disponibili
Simulazione simultanea di movimento e livelli di ossigeno arterioso
Scala di ampiezza d’onda arteriosa, calibrata in unità di perfusione
Simulazioni di movimento tap/tremore per esplorare l’impatto del movimento
Porta RS-232 per controllo da computer
Dito fisiologico
Simulazioni elettriche con test della sonda
| Specifiche |
| O2 |
| Intervallo: |
35 % to 100 % |
| Risoluzione: |
1 % |
| Accuratezza: |
100 % to 75 %: ± 1 % ± accuratezza del dispositivo in prova; 74 % to 50 %: ± 3 % ± l’accuratezza del dispositivo in prova; < 50 % non specificato |
| Ripetibilità: |
Ripetibilità: ± 1 deviazione standard |
|
| Frequenza |
| Intervallo: |
30 BPM – 250 BPM |
| Risoluzione: |
1 BPM |
| Accuratezza: |
1 % ± 1 BPM |
|
| Ampiezza del polso |
| Intervallo: |
da 0 a 100 % dell’ampiezza di polso nominale |
| Risoluzione: |
1 % |
|
| Test della sonda |
| Continuità/Resistenza: |
L’ampiezza del polso è il 20 % della luminosità massima in pass-through |
| Matrice di test: |
Misura tutte le combinazioni di possibili interconnessioni in una matrice a punti XX |
| Intervallo: |
250 O to 150 kO |
| Accuratezza: |
± 5 % della lettura |
|
| Test tensione LED/rivelatore |
| Formato di test: |
Misura la caduta di tensione su LED rosso, LED infrarosso e rivelatore foto quando viene applicato il segnale di test generato internamente |
| Segnale di test: |
Sorgente di corrente costante @ 1 mA |
| Circuito aperto: |
2.5 V max |
| Intervallo di misurazione/display: |
0 V to 4 V |
| Accuratezza: |
± 5 % della lettura, da 0,4 V a 4 V |
|
| Test dinamico |
| Formato di test: |
Risposta fotodiodo/diodo sia alla luce rossa che infrarossa generata dalla sonda quando impulsata da un segnale di test interno |
| Segnale di test: |
Impulsato tra i due LED; livello di corrente costante @ 1 mA |
| Risultati dei test: |
Intervallo nominale da 0 a 2000 |
|
| Checksum |
|
Somma di tutte le posizioni nel chip del programma; solo per uso di servizio |
|
| Informazioni generali |
| Display: |
2-line x 24-character super twist LCD |
| Autonomia batteria: |
Almeno 4 ore di uso continuo |
| Caricabatterie: |
Solo caricabatterie per batterie al piombo
Input:100 V to 250 V, 50-60 Hz, 0.3 A
Output:+12 V dc, 0.5 A |
| Temperatura di esercizio: |
15 oC to 35 oC (59 oF to 95 oF) |
| Temperatura di stoccaggio: |
0 oC to 50 oC (32 oF to 122 oF) |
| Umidità |
10% to 90% non condensante |
| Dimensioni (LxPxA): |
26.4 cm x 25.4 cm x 10.2 cm
(10.4 in x 10 in x 4 in) |
| Peso: |
2.38 kg (5 lb) |
|
|
|
|
